PC_SIMU ile Şişe dolum hattı simülasyonu




Youtube da izleyebilirsin..


Önceki yazıda PC_SIMU ile Tia Portal programının haberleşme ayarlarını yapmıştık.. Şimdi örnek bir proje yapalım istedim.

Önceki yazılardan birinde çift bobin sendromundan bahsetmiştim..


PLC taraması yukarıdan aşağı olduğundan üstteki resimde, şemada Q0.0 maalesef aktif olamıyor. Bu durumu düzeltmek için aşağıdaki gibi bağlantı yapıyoruz.



CPU olarak 1214C DC/DC/DC kullandım..




Simülasyon yaparken gerçek donanım kullanılmadığından istediğimiz kadar ek modül kullanarak proje giriş çıkış sayısını artırabiliriz.

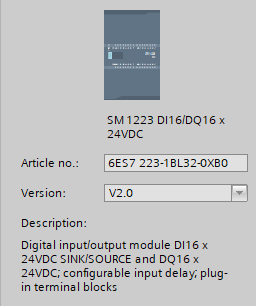

Ek modülün özelliklerinde de aşağıdaki ayarları yapmayı unutmayalım..

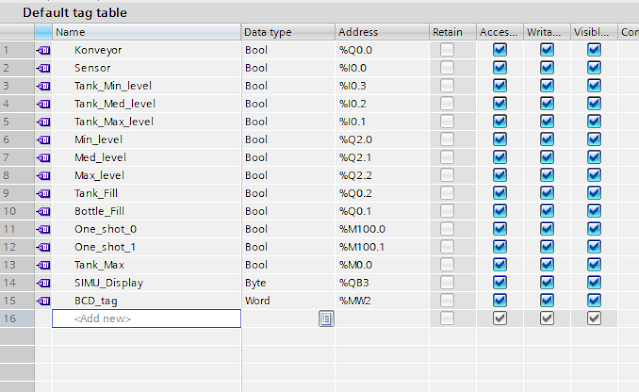

Tag listemiz bu şekilde..

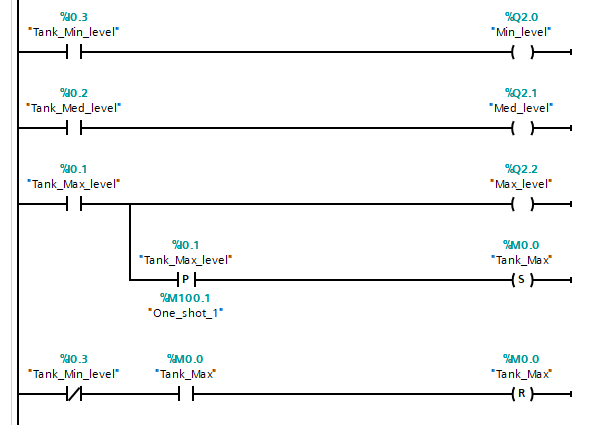

Merdiven şeması bu şekilde..


Q0.1 şişe dolumu, Q0.2 tank dolumu yapıyor.. Videoya bakarsanız, 14. şişeye kadar tank boşalıyor, 14. şişede tank tekrar dolmaya başlıyor. Bu işlem M0.0 dahili merker sayesinde gerçekleştiriliyor.


Q2.0, Q2.1 ve Q2.2 sadece PC SIMU ekranında tankın yanındaki LED leri yakmak için kullanılıyor.. (MIN, MED, MAX)



Sayaç değerini PC SIMU programında göstermek için önce değer BCD formatına çeviriliyor. Ardından elde edilen bilgi QB3 (Çıkış Byte 3) e yazdırılıyor. Bunun için PC SIMU da iki ayrı display kullanıyoruz. Her bir display, 4 bit (Q3.0-Q3.3 ve Q3.4-Q3.7) çıkış kullanılarak gerçekleştiriliyor. Böyle bir iş için, ek modül ziyan oldu, neyse Allah affetsin :)

PC SIMU da kullanılan malzemelerin ayarlarını video da gösteriyorum..
